产品名称:液压支架大流量安全阀冲击性能试验系统
液压支架大流量安全阀冲击性能试验台是检测液压支架大流量安全阀动静态性能的专用设备,可以模拟不同工况下顶板下沉给大流量安全阀造成的冲击,检测安全阀在受到冲击载荷时压力、流量的响应特性。
一、试验对象 公称压力35~50MPa,公称流量不大于500L/min的液压支架大流量安全阀。
二、 试验台功能 1、开启、闭合压力的测定;
2、小流量下(
q≤10L/min)启溢闭特性试验;
3、冲击作用下安全阀的动态特性(冲击安全性)试验。
三、试验标准 1、MT419-1995《液压支架用阀》
开启、闭合压力及小流量下启溢闭特性试验按照煤炭行业标准MT419-1995《液压支架用阀》进行。
2、EN1804-3《井下采矿机械液压支架安全要求—液压控制系统》
由于国内相关标准尚未对液压支架安全阀的动态性能做出相关要求,对大流量安全阀冲击性能的测定台采用欧洲标准EN1804-3《井下采矿机械液压支架安全要求—液压控制系统》的要求。
四、 试验台特点 本试验台具有安全可靠、经济适用、节省空间、节能高效、操作简便、数据分析直观、安装方便可靠等优点。
本试验台具有安全可靠、经济适用、节省空间、节能高效等优点:
1、技术先进
试验台采用较为新颖的试验方法,系统性能稳定可靠,测试参数精确。
2、安全可靠
本实验台安装有防护罩,避免了高压水射流或者被试安全阀意外飞出对人体造成的伤害;计算机程序对试验台的运行状态实时监测,未在设定状态无法进行冲击动作。
3、节省空间
整个试验系统占地3m×4m,较为节省空间。
4、节能高效
试验台的总装机功率18.5kW,较常规的试验台节省了95%的电能。
5、操作简便
本实验台可通过电控柜控制或工控机LabVIEW程序前面板控制的方法实现对试验台动作的控制,自动化程度高。
6、安装方便可靠
对于不同接口的安全阀,试验台配备了各种转换接头,实现了安全阀与试验台的快速可靠的连接。
五、 试验台总体结构 液压支架大流量安全阀冲击性能试验台主要由油泵站、乳化液泵站、蓄能器组、大流量快速开关阀、增压缸及被试大流量安全阀组成。
 |
图1 试验台组成 |
六、主要技术参数 1、被试安全阀规格:35~50MPa,0~500L/min;
2、输入电源:三相四线AC380V;
3、总装机功率:18.5kW;
4、最大压力:75MPa;
5、工作介质:液压油、乳化液;
6、场地尺寸:3m×4m;
7、安全阀接口:配备各种转换接头。
七、数据采集系统 采用高精度,高响应性的传感器测量安全阀的关键参数;采用基于虚拟仪器技术的试验台数据采集系统,通过计算机对数据进行采集和处理,实现数据的采集、实时显示、存储及后处理。
 |

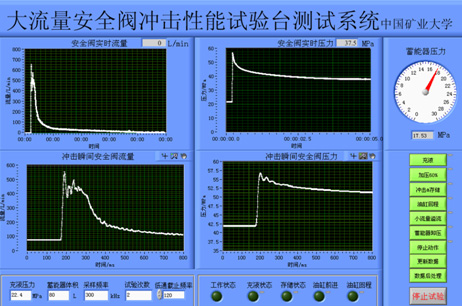

图1 数据采集程序前面板 |
冲击结束后,数据采集程序自动生成冲击状态下压力、流量随时间的响应曲线(如图2所示),根据压力流量曲线计算得到冲击作用下的卸载流量、压力上升梯度、灵敏度、稳定性和关闭压力等关键数据。
 |

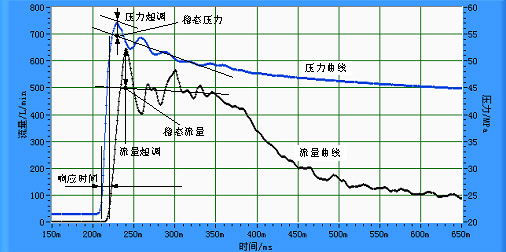

图2 开启瞬间安全阀压力、流量响应曲线 |
