一. 概况:
本装置产用红外线检测,CPU中央处理技术,对胶带运输的各种不同带速进行检测,显示,对胶带发生打滑时给予警告和报警级别的控制与保护,它具有反应速度快,误差小,调整灵活,使用方便,保护性能优良的特点,是本厂新一代的智能型保护装置.

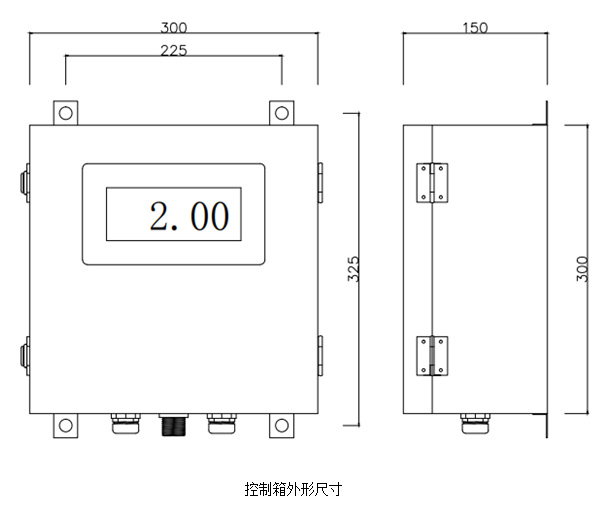

二. 外型

四. 主要技术指示:

产品型号	HDJ系列
适应检测的带速	0.8—6.5 m/s
触点容量	AC 240V 5A
供电电压	AC 240V 50Hz
带速显示范围	0.8—6.5 m/s
使用环境温度	-20℃--+50℃
要求检测的带速打滑率	10%~50%
保护投入延迟时间	0~999s
传感器滚动筒与胶带线速度误差	0.1m/s

五．安装说明:

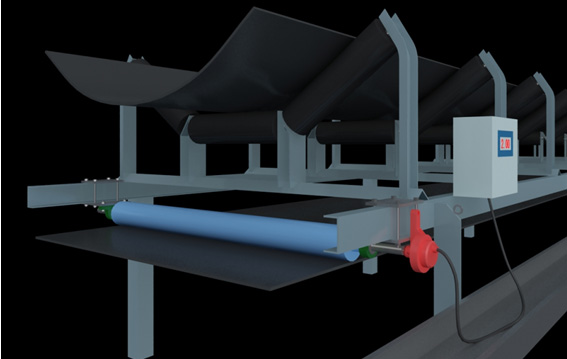

(1).传感器可放在下胶带任何部位,电控箱放在整条胶带中间位置与传感器就近安装.
(2).安装传感器,应保证一其触轮轴线胶带平行,且转动方面与胶带运行方面一致,传感器支架轮轴线胶带平面垂直.

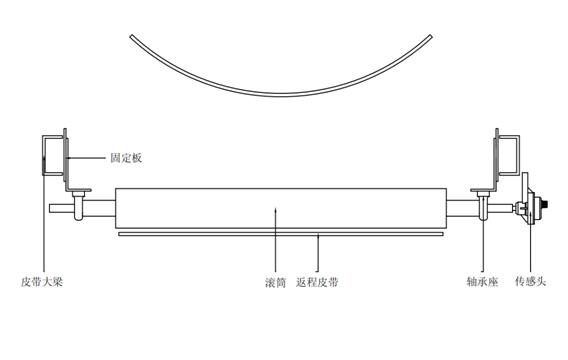

(3).HDJ系列红外线打滑检测带速显示装置安装尺寸示意图.
